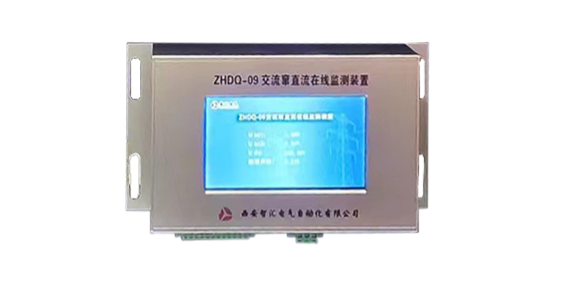

工作原理

纹波‌是指直流电源输出中叠加的‌周期性或随机性的交流电压/电流波动‌。它通常由电源电路中的交流成分未被完全滤除，或开关电源的高频开关操作等因素引起。交流窜入直流的等效电路如图一所示：

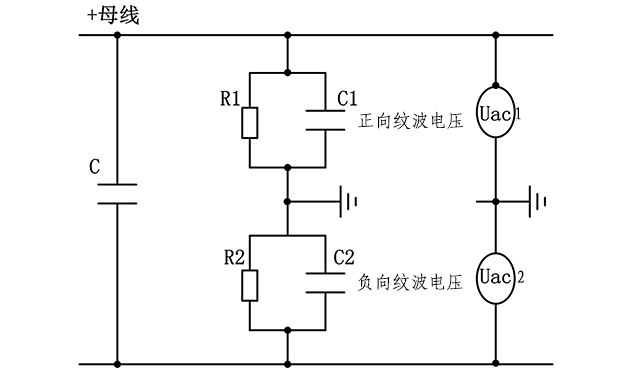

                                                图一：交流窜入直流的等效电路

通过监测直流系统中纹波大小，计算纹波系数、纹波峰峰值，根据设定的阈值判断是否发生交流窜入直流的情况，向综自平台输出告警。

核心功能‌

1、‌双系统监测

‌◆ ‌交流窜入检测‌：通过电感隔离和差分运放技术，实时捕捉直流系统中的交流电压信号，精度达±2%‌；

◆ ‌直流系统状态监测‌：支持直流电压、纹波电压实时监测，异常时触发过压/欠压报警‌。

2.‌智能报警与记录‌

◆  报警机制‌：纹波阈值可自定义设置；

◆ ‌ 故障存储‌：记录500条以上事故信息，支持RS485。

3.‌环境适应性与兼容性‌

◆ ‌ 宽工况运行‌：支持-20℃～60℃环境温度、95%湿度，防护等级达IP65，适配变电站、数据中心等严苛场景；

◆  ‌多协议通信‌：兼容RS485/Modbus协议，可接入综自系统或云端平台‌。

4.‌人机交互优化‌

◆  ‌可视化界面‌： 850×480分辨率工业触摸屏显示实时数据、报警状态及历史记录，菜单式操作简化设置流程‌。

技术参数

主要指标、规格和技术支撑，如表一所示：

                                                         表一：技术参数

典型应用场景‌

◆ ‌ 变电站‌：实时监测直流屏交流窜入风险，避免保护装置误动作‌；

◆  ‌新能源储能系统‌：保障光伏/风电储能直流回路稳定性‌；

◆  ‌工业控制中心‌：防止PLC控制柜因交流干扰引发停机事故。

技术认证与专利‌

◆ ‌ 标准合规性‌：符合《国家电网十八项反事故措施》要求及IEC255-22电磁兼容标准‌；

◆ ‌ 核心算法‌：搭载动态阻抗分析技术。
