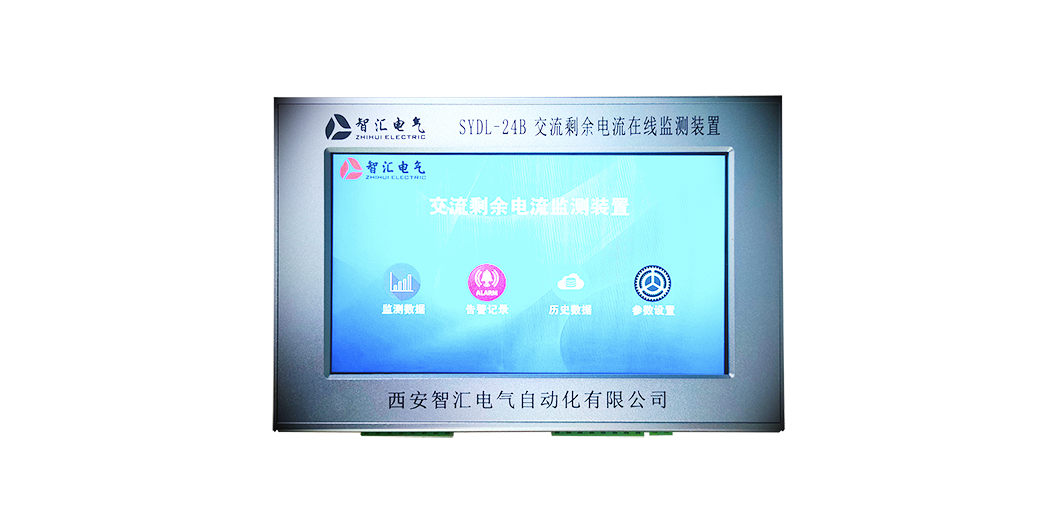

工作原理

系统采用分布式采集和运算为核心的主从构架方案，将数据采集和处理任务均衡分配于主机和子机之间。互感器监测回路电流的微小变化，子机对采集到的数据进行预处理，主机对子机上传的数据进行综合算法分析，最终判断系统是否存在绝缘故障。

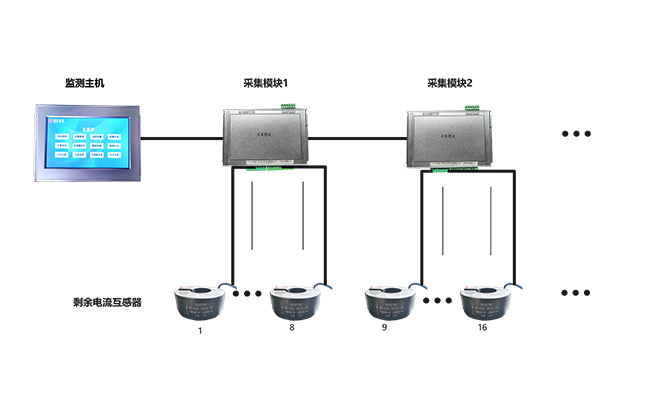

如下图所示：

系统功能

◢ 实时监控回路剩余电流并告警‌：实时接收子机上传的电流信息，计算剩余电流并发出告警。

◢ 回路配置功能‌：支持回路和互感器的灵活配置。

◢ 回路不平衡电流监测并告警‌：提供不平衡电流告警门限设置。

◢ 历史记录‌：保存剩余电流告警记录，包括日期、时间、互感器配置、剩余电流值等。

◢ 流校准功能‌：支持CT电流校准。

◢ 数据存储功能‌：可设置存储时间间隔，保存数据供后续分析。

‌◢ 多种输出接口‌：包括RS 485通信接口、以太网通信接口等。

◢ 通讯中断检测功能‌：实时显示通讯状态，检测通讯异常。

◢ 互感器连接状态显示‌：实时监测互感器连接状态。

◢ 回路跳闸功能（选配）‌：当剩余电流超过设定门限时，输出跳闸信号。

◢ 数据分析功能‌：长期存储并分析回路电流，描绘变化趋势图。

系统特点

◆ 高性能硬件‌：采用工业级芯片和元器件，高精度AD转换器和互感器。

◆ 先进的构架‌：独有的DADC构架，支持灵活配置和系统升级。

◆ 人性化界面‌：全图形界面中文显示，标签式菜单设计，操作简洁。

◆ 高安全性‌：纯被动监测，不影响系统运行。

◆ 高可靠性‌：双重抗干扰设计，互感器自动校准，支持热插拔。

技术指标

产品优势

● 采用工业级元器件，可靠性高。

● 模块化设计，安装维护简便。

● 液晶显示，操作界面友好。

● 符合GB/T 22387-2016标准要求。

应用场景

适用于变电站、配电室、工矿企业、商业建筑等低压配电系统的绝缘监测和故障预警。
