系统组成

◆  ‌检测模块‌

‌传感器技术‌：采用高精度激光法检测SF₆浓度（可检测0～3000ppm范围）‌，配合电化学氧传感器实时监测氧气含量（精度±1%）‌。

‌多点布控‌：在SF₆开关柜下方或设备低位区域安装监测探头，覆盖气体易积聚区域。

◆ ‌ 控制与显示单元‌

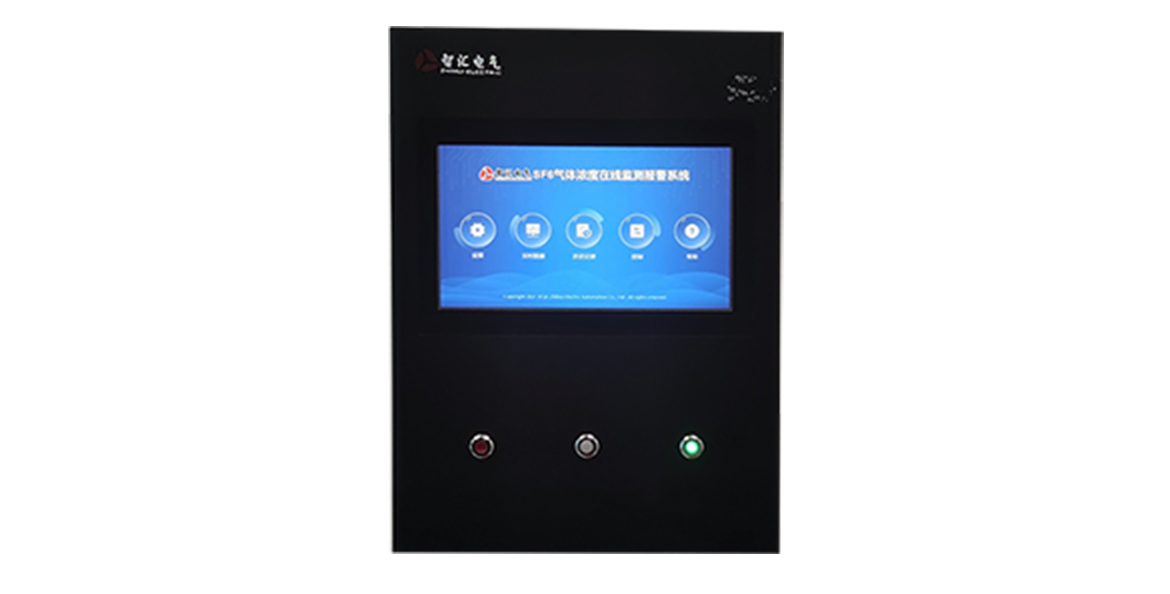

‌智能主机‌：集成数据处理、报警逻辑判断及风机控制功能，支持中文显示屏动态刷新数据‌。

‌模块化设计‌：支持监测探头扩展（数量≤20），适配不同规模配电室需求‌。

· 主机与探测单元安装方式：壁挂式

·  触摸显示屏大小：11英寸

·  主机外形尺寸（mm）：L404×W300×H89

工作原理

基于电化学或红外原理。当空气中SF₆及O₂气体浓度发生变化时，传感器能够捕捉到这一变化，并将其转化为电信号。通过处理这些电信号，检测装置能够准确地显示出SF₆及O₂气体的浓度值。一旦气体浓度超过预设的安全阈值，检测装置会立即发出语音报警提醒操作人员，同时，自动启动风机排风。控制原理如图一所示：

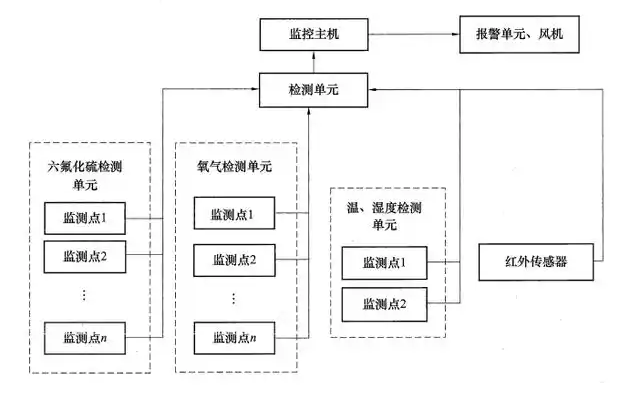

                                                                              图一：控制原理

操作人员进入室内或经过控制主机时，红外探头检测到人体发出的红外辐射，控制主机自动语音播报当前环境状态。

核心功能

SF₆泄漏监测‌：检测浓度范围0～3000ppm，支持微量泄漏预警‌。

 O₂含量监测‌：实时显示氧气浓度，低于18%时触发报警‌。

温、湿度监测：实时显示环境中温、湿度。

联动控制‌：自动启动风机排风‌。

语音提示：红外探测触发语音提示。

技术特点

◆ ‌精准监测‌

SF₆检测分辨率达1 ppm，氧气监测误差≤±1%FS‌。

支持温、湿度同步监测，优化环境调控策略‌。

◆ ‌智能响应‌

‌分级报警‌：SF₆浓度超标或O₂不足时，依次触发语音提示、风机启动‌。

‌历史数据存储‌：记录报警事件及环境数据，支持本地查询或远程传输‌。

◆ ‌高可靠性‌

工业级元器件设计，适应-25℃～70℃极端温度及高湿度环境‌。

内置自检功能，实时反馈传感器及系统运行状态。

安全保护机制

◆ ‌ 双重触发条件‌

SF₆浓度阈值：默认报警值1000 ppm（可调），缺氧阈值O₂<18%。

◆ ‌ 自动排风控制‌

支持自动排风、强制排风及报警联动排风模式，降低气体积聚风险‌。

◆ ‌ 远程监控‌

通过RS 485或无线通信连接上位机，实现无人值守场景的远程报警与管理。‌

应用场景

◆‌ 变电站与配电室‌：监测GIS设备室、SF₆开关室的泄漏风险，保障运维安全‌。

◆‌ 工业电力设备‌：适用于高压变压器、断路器、互感器等SF₆绝缘设备的密闭空间‌。

◆‌ 应急管理‌：在设备检修或突发泄漏时，提供快速通风与人员疏散指引‌。
