系统架构‌

信号注入层‌：通过PT开口三角端注入微电流信号（如异频电流），避免影响继电保护系统。

 数据采集层‌：集成锁相放大器与高精度ADC模块，电流分辨率达10^-3 A量级，同步记录电容电流、容抗曲线‌。

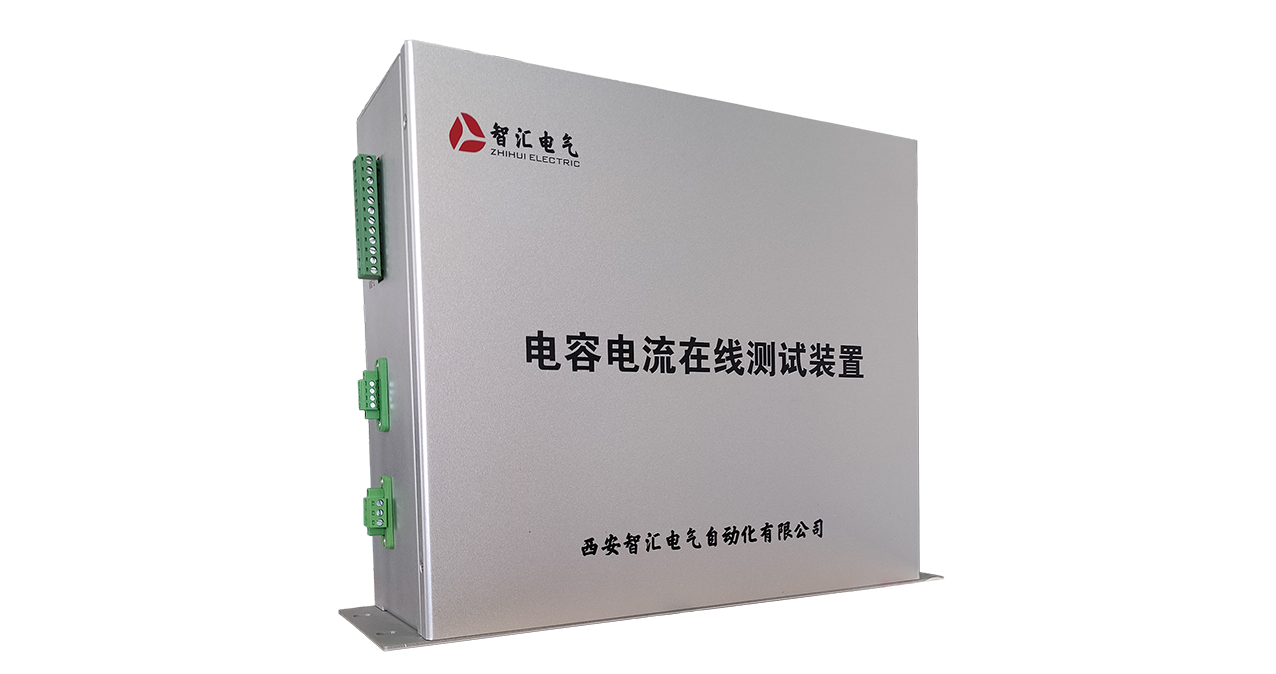

主机外形(mm)：L360×W280×H120

“电容电流在线测试装置”系统组成框架图如（图一）所示:

                                                                图一  系统组成

核心功能

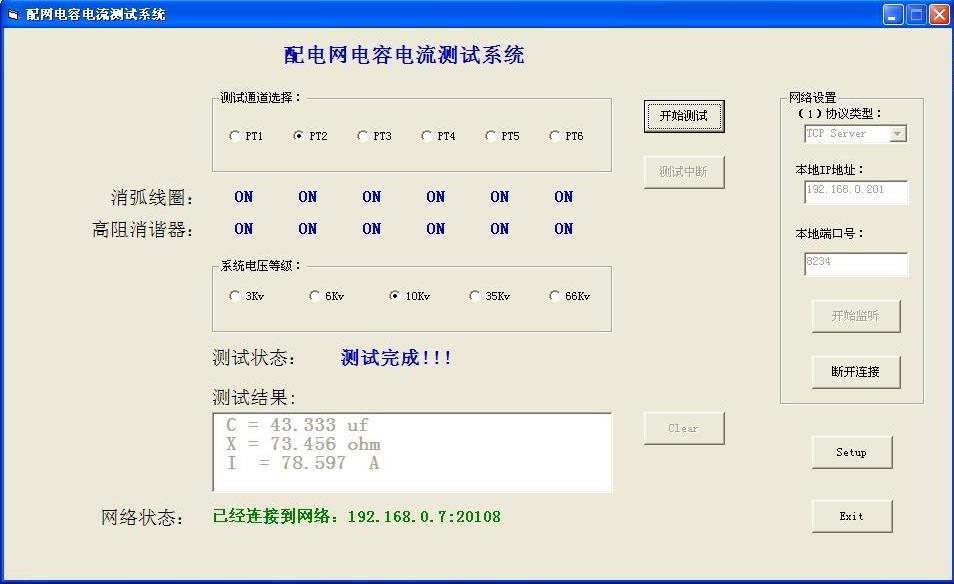

在线监测‌：自动检测系统电容电流（1A～200A）、对地电容（0.3μF～115μF）及容抗参数，精度达±5%‌

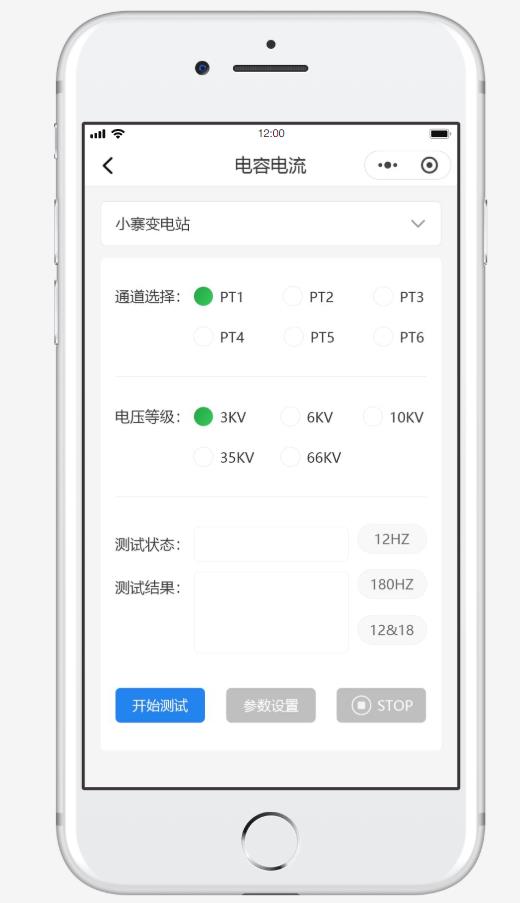

远程控制‌：支持本地与远程操作消谐器，实现无人值守场景的电容电流测试。

安全保护‌：耐受100V交流电压冲击，单相接地故障时自动切断风险，避免PT及设备损坏。

工作原理

配网PT开口三角标准测试原理如（图二）所示：

                                                              图二 标准测试

Ea、Eb、Ec 为电源侧，C₀ 为单相系统对地电容，AX 为 PT 一次绕组，ax 为 PT 二次绕组，N-L 为 PT 开口三角，测试信号即从 N-L输入。

（图二）所示的系统运行方式是从开口三角测试系统电容电流时所必须的运行方式。对于一般的配网系统，并非均处于这样的运行方式下。例如：在系统中还接有消弧线圈、PT高压侧中性点接有高阻消谐器、PT 开口三角接有二次消谐装置等。常见的采用3PT的配网运行方式如（图三）所示。

                                                                              图三：配网运行方式

使用测试装置进行电容电流测试时必须将配网的运行方式转换为（图二）所示的标准运行方式（消谐器和灭弧线圈的自动控制、投切功能）。

技术参数‌

‌测量范围‌：电容电流1A～200A，对地电容0.3μF～115μF，支持3kV～66kV电压等级。

‌精度与稳定性‌：误差≤5%（电容电流≥10A时），高温（55℃）与低温（-20℃）环境下数据波动＜1%‌。

‌抗干扰设计‌：采用异频测试信号（非50Hz）与傅立叶算法滤除工频干扰，确保测量稳定性。

产品优势‌

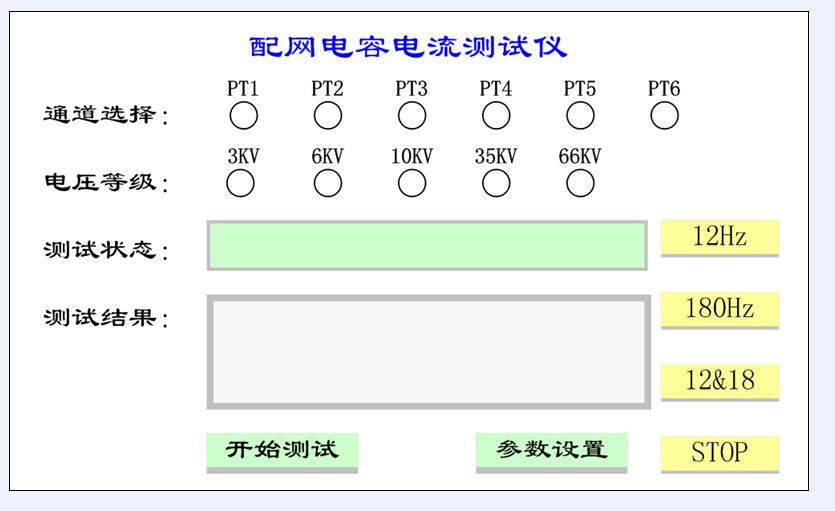

‌高效便捷‌：5寸触摸屏操作，安装完成后，无需接线、拆线、停电、送电，测试速度＜1分钟‌。

‌安全可靠‌：内置限流电阻与耐压隔离模块，避免测试过程中引发二次事故‌。

应用场景‌

‌电力系统运维‌：变电站、配电室中电容电流超标预警（如＞30A时触发消弧线圈补偿需求）‌。

‌新能源场站‌：光伏电站、风电场集电线路的电容电流监测，预防单相接地电弧无法熄弧事故‌。

‌工业设备维护‌：高压电机、变频器等设备的绝缘状态评估，优化接地保护策略‌。
